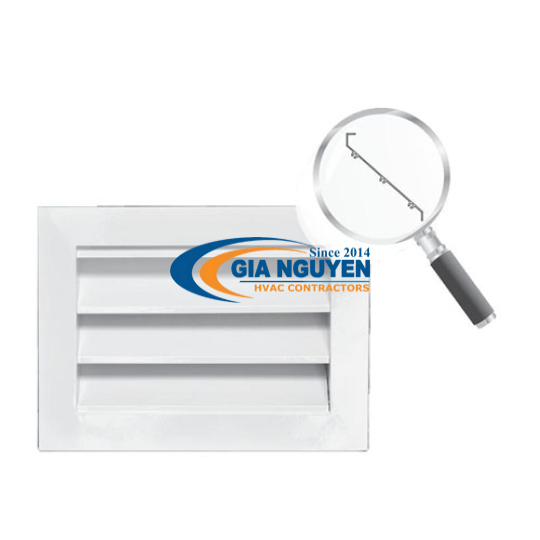

Miệng gió lá sách chắn mưa MSA

1) Đặc điểm và cấu tạo:

- Công dụng: miệng lấy gió tươi hoặc thải gió, có tác dụng chắn mưa.
- Vị trí lắp: gắn lên vách đứng hoặc đầu ống gió tiếp xúc với môi trường bên ngoài.
- Vật liệu: nhôm hình làm từ phôi A6063-T5, hợp chuẩn JIS H4100.
- Xử lý bề mặt: sơn tĩnh điện màu trắng hoặc màu khác theo yêu cầu.
- Kết cấu: cánh biên dạng lớn giúp chắn nước tốt.
- Phụ kiện: thường lắp với lưới chắn côn trùng.

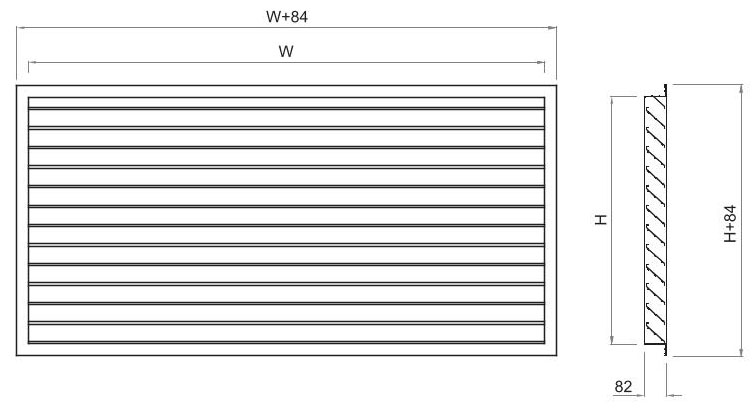

Bảng vẽ miệng gió lá sách chắn mưa MSA.

2) Thông số kỹ thuật:

H – Chiều dài cổ [mm]
W – Chiều rộng cổ [mm]
V – Vận tốc gió [m/s]
Q – lưu lượng gió [m3/s]
Ptf – Tổn thất áp suất [Pa]. (đối với lấy gió mới)
S – Diện tích vùng tác động [m2]

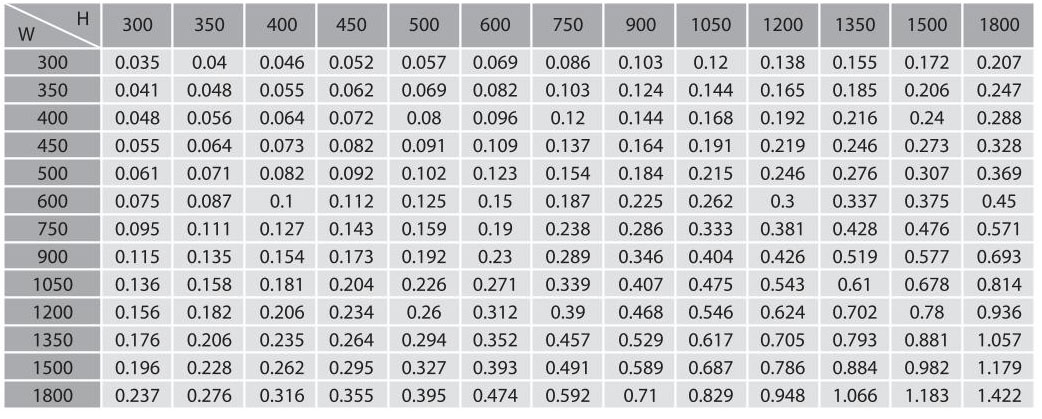

3) Bảng tra diện tích vùng tác động S

Bảng tra diện tích vùng tác động S

4) Bảng tra tổn thất áp suất

Bảng tra tổn thất áp suất

Ví dụ : 1 miệng gió lá sách chịu mưa có kích thước 900mm x 600mm được chọn để lấy gió tươi.
Với lưu lượng tính toán Q = 0.9 m3/s, tổn thất áp suất xác định Ptf (gió mới) được chấp nhận.
1. Dùng bảng thông số đặc tính, tra vùng áp suất tác động S là 0.225m2.
2. Xác định vận tốc gió ra V tương ứng với S: V = Q / S = 0.9 / 0.23 = 4.0 m/s.
3.Dùng bảng kế tiếp, xác định tổn thất áp suất Ptf được chấp nhận là 26 Pa.
